DATALOG DSC10000 TELEMETRIA

Este é o módulo Datalogger DSC10000 (ou similar da linha M721-D) fabricado pela Dinamo Soft Crane, uma empresa brasileira especializada em eletrônica, automação e sistemas de segurança (LMI/Limitadores de Carga) para guindastes e máquinas pesadas (muito utilizadas em frotas XCMG, Sany, Zoomlion, etc.).

O dispositivo da foto funciona como um conversor e gravador de dados de telemetria, projetado para ler e registrar informações de redes de comunicação industrial em guindastes.
Análise das Conexões e Interface (Painel Lateral)

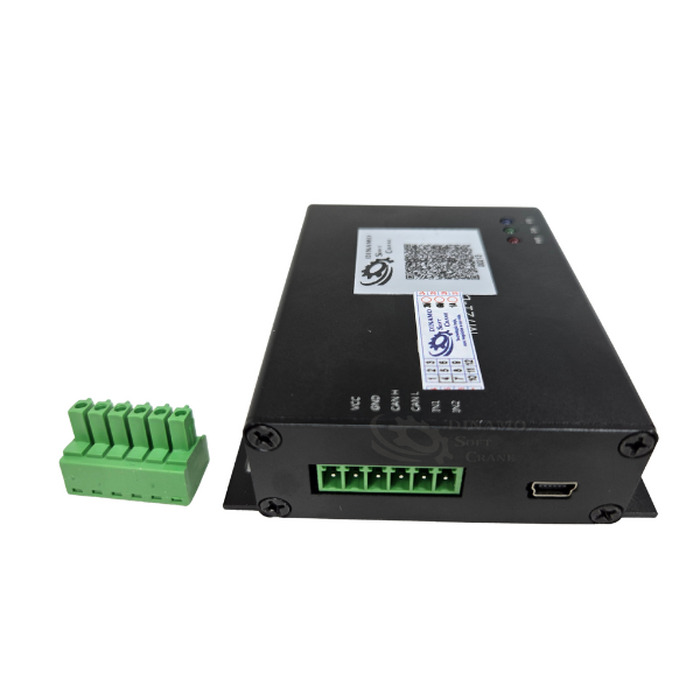

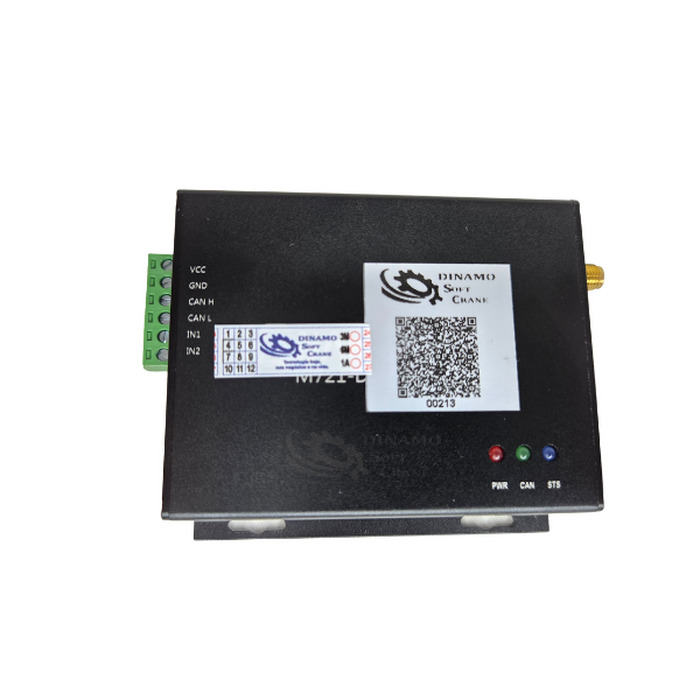

Olhando para as marcações na carcaça preta do lado esquerdo, identificamos a pinagem do conector verde (Borne KRE):VCC:
Entrada de alimentação positiva 24v, padrão de sistemas elétricos de guindastes).
GND: Terra / Negativo da alimentação.CAN H (High) e CAN L (Low): Barramento de comunicação Rede CAN.
É por aqui que o módulo se conecta ao computador de bordo (LMI) ou à central do guindaste para ler os parâmetros da máquina (peso içado, ângulo da lança, comprimento, pressão hidráulica, alarmes, etc.).
IN1 e IN2: Entradas digitais configuráveis (podem registrar acionamentos de chaves, sensores de fim de curso ou status de operação).
Componentes Inclusos no Kit da FotoMódulo Principal: Carcaça robusta com abas de fixação mecânica para painéis elétricos.

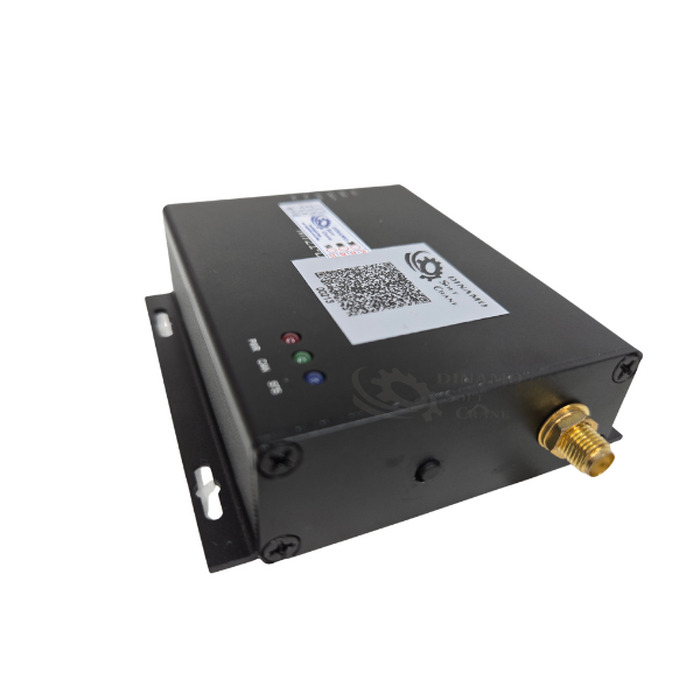

Possui LEDs indicadores de status: PWR (Power/Alimentação), CAN (Atividade na rede de dados) e STB (Standby ou Status do sistema).
Possui uma conexão dourada rosqueável (conector SMA) na lateral direita, indicando suporte a uma antena (possivelmente para transmissão sem fio/GPRS ou Wi-Fi).
Conector Borne Verde (Plugável): Facilita a instalação e a rápida substituição física do módulo caso seja necessário fazer manutenção na fiação.
Cabo USB (Duas pontas Type-C): Utilizado para conectar o módulo diretamente a um computador/notebook ou tablet para extração dos relatórios gerados (logs de operação) ou para configuração e atualização de firmware através do software de diagnóstico da Dinamo.Principais Aplicações Caixa Preta do Guindaste: Armazena o histórico completo da operação do guindaste para auditorias de segurança e análise de incidentes (ex: se houve tentativa de burlar o limitador de carga).
Manutenção Preditiva: Monitora anomalias e registros de falhas transmitidos via rede CAN pelas válvulas hidráulicas, sensores e inversores.
Gestão de Frota: Coleta dados reais de horas trabalhadas e esforço estrutural da máquina.
