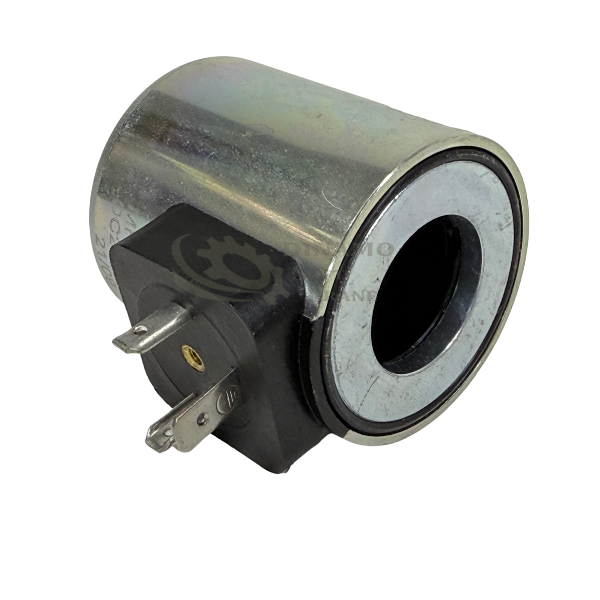

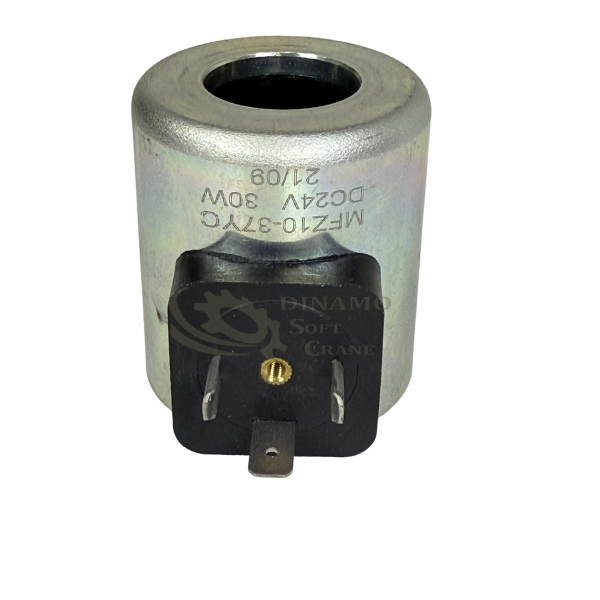

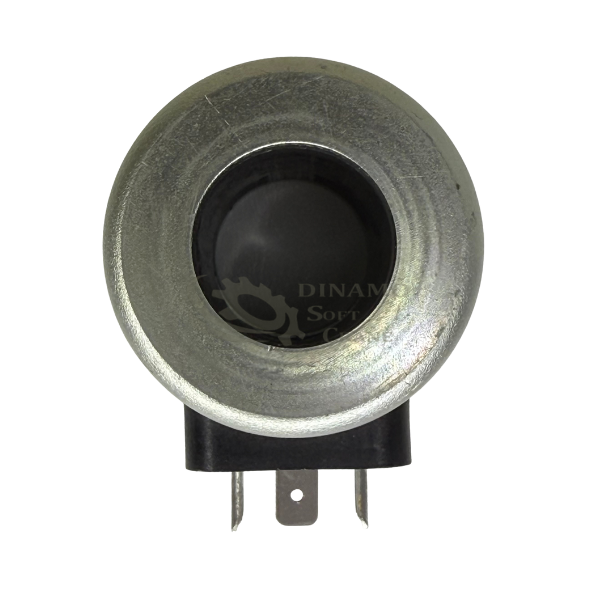

A bobina solenóide 24V 23x51mm 30W cromada com conector DIN redondo é utilizada principalmente em válvulas hidráulicas de guindastes, máquinas pesadas, comandos hidráulicos e sistemas pneumáticos.
Principais características técnicas
Característica Especificação
Tensão nominal 24 VCC (corrente contínua)
Potência 30 Watts
Tipo de alimentação DC / Corrente contínua
Diâmetro interno do furo 23 mm a 23,7 mm
Comprimento da bobina 50 a 51 mm
Diâmetro externo Aproximadamente 45 mm
Tipo de conector DIN 43650 / ISO 4400
Formato do conector DIN redondo
Grau de proteção IP65
Classe de isolação Classe H ou B
Regime de trabalho Uso contínuo
Faixa de temperatura -20°C até +50°C
Frequência de acionamento Até 15.000 ciclos/h
Tempo de acionamento 20 a 48 ms
Tempo de desligamento 8 a 40 ms
Material externo Carcaça metálica cromada ou zincada
Aplicação Válvulas hidráulicas direcionais
Compatibilidade Parker, Rexroth, Atos, Eaton, Yuken, Vickers, etc
Essas medidas normalmente correspondem ao padrão:
23 mm = diâmetro do tubo/núcleo
51 mm = comprimento da bobina
Muito usada em:
comandos hidráulicos CETOP
válvulas direcionais NG6 / NG10
guindastes XCMG, Sany, Zoomlion
retroescavadeiras e plataformas
Compatibilidade comum
Ela costuma substituir bobinas:
Rexroth
Parker
Vickers
Atos
Yuken
Eaton
Características elétricas importantes
consumo aproximado: 1,25 A
Estrutura interna
composta por:
fio esmaltado de cobre
encapsulamento em poliamida
núcleo metálico cromado/zincado
isolamento térmico classe H
conector DIN removível
